DC53和SKD11哪個好？沖壓模具師傅的選材心得
在沖壓車間里，經常聽到這樣的對話：“這個沖頭又崩了！” “換DC53試試？” “DC53比SKD11貴不少啊，值不值？” 今天咱們就聊聊這倆材料到底哪個更適合你，把賬算清楚。
一、先認識一下這哥倆

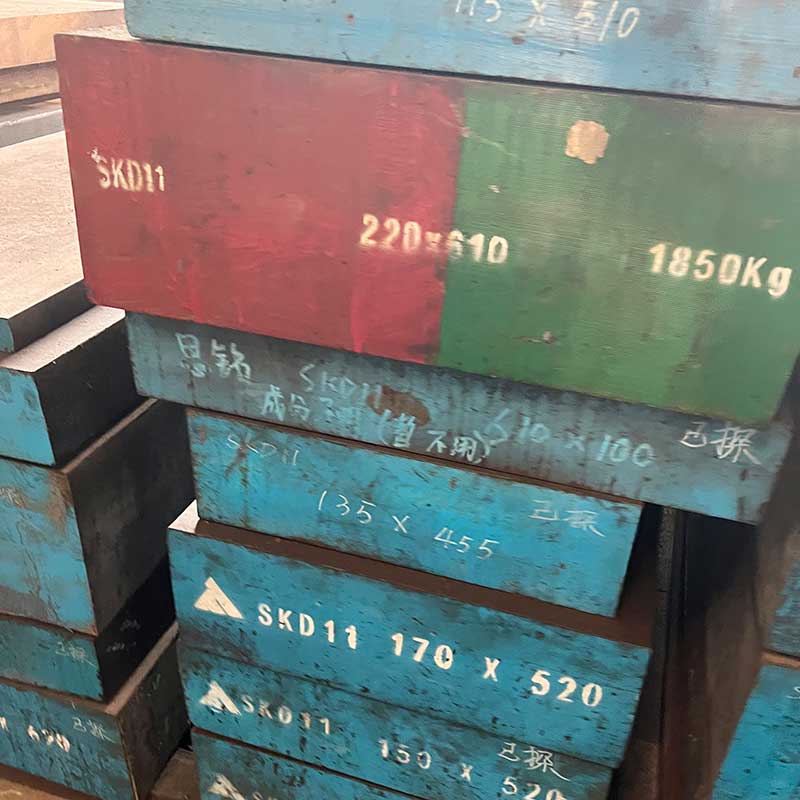

SKD11（也叫Cr12MoV）是個老面孔了，在模具圈混了幾十年。它的優點是硬（HRC 58-62）、耐磨、熱處理變形小，價格也比較親民。缺點是有點脆，就像一塊硬邦邦的玻璃，耐磨但怕磕碰。如果模具形狀復雜，或者沖壓材料厚一點，它就容易崩角、開裂。

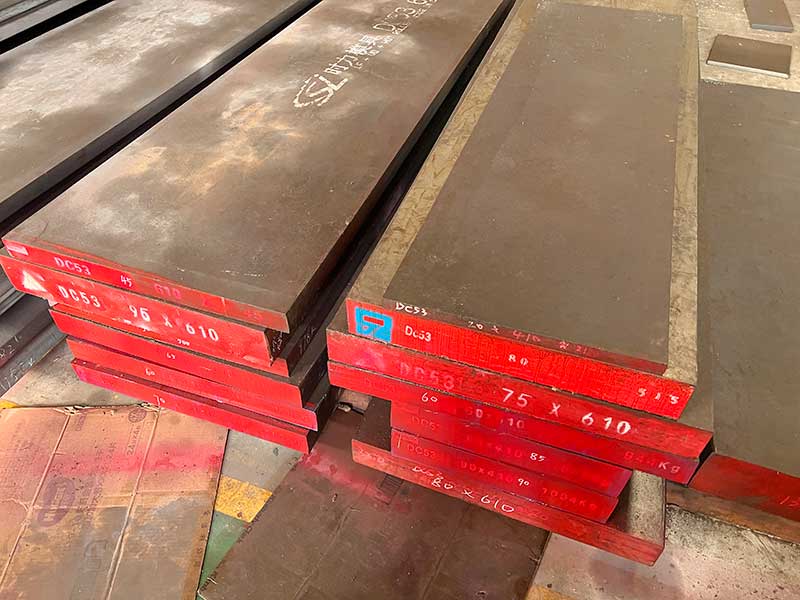

DC53是SKD11的改進版，算是“升級款”。它的韌性大概是SKD11的兩倍，硬度還能做到HRC 61-63，而且做線切割的時候不容易裂。缺點就是貴一點，但很多老師傅算過賬后，還是愿意多花點錢換DC53。
二、直接說人話：什么時候用SKD11？
如果你的活比較簡單，用SKD11完全夠了，沒必要多花錢：
沖壓的料不厚，比如1毫米以下的普通鐵皮、鋁片
模具形狀不復雜，方方正正，沒什么尖角薄壁
產量一般，一天沖個幾千件
預算比較緊，想控制成本
很多做小五金、墊圈、簡單沖裁件的模具廠，用SKD11干得好好的，沒必要升級。
三、什么時候該上DC53？
如果你遇到以下情況，就別猶豫了，上DC53。雖然材料貴一截，但省下的修模費和停機時間更值錢：
沖壓不銹鋼、高強鋼、或者厚度超過3毫米的板料
模具上有尖角、窄槽、薄壁這些容易應力集中的地方
三天兩頭崩角、開裂，修模修到煩
模具需要線切割加工，用SKD11總裂
大批量生產，模具一天到晚不停機，壽命要求高
很多沖壓廠反饋，換了DC53之后，沖頭崩角率直接降了一大半，修模次數少了一半多。算下來，材料多花的錢早就從人工和停機損失里省回來了。
四、別光看材料，熱處理才是靈魂
這里得說句大實話：同樣的DC53，給不同的人熱處理，做出來可能完全是兩碼事。DC53需要在520-530℃做兩次高溫回火，才能把韌性和硬度都發揮出來。如果回火溫度低了，硬度雖然高，但韌性就跟SKD11差不多了，那多花的錢就白費了。
所以，選對材料的同時，一定要找靠譜的熱處理伙伴。很多聰明師傅直接把材料和熱處理打包給一家做，省心又靠譜。比如隆實模具鋼材，他們有自己真空熱處理中心，進來的每批DC53和SKD11都會先做光譜分析，確認成分合格。你只需要告訴隆實的技術人員：“我這個模具沖不銹鋼，形狀復雜，要HRC 60-62，韌性要好”，他們就能幫你定好淬火回火工藝，做完還出硬度檢測報告。材料+熱處理一條龍，出了問題不用兩家扯皮，這是很多模具廠愿意跟他們長期合作的原因。
五、到底選哪個？給你個實在的建議
沒有絕對的好與壞，關鍵看你的活：
預算有限、活不重、形狀簡單 → 選SKD11，夠用省錢。
活重、容易崩、要求高 → 選DC53，多花點錢換少修幾次模。
還有一種聰明的做法：關鍵部位用DC53，比如容易崩的那個沖頭；其他普通部位用SKD11。這樣既控制了成本，又把錢花在了刀刃上。
如果您對dc53和skd11哪個好比較感興趣或有疑問的話，可點擊聯系我們的在線客服或電聯，隆實模具鋼專注模具鋼材定制加工m.joke361.com
以上內容僅供參考
全國服務熱線
